地暖回填有哪些主要的物理特性？
信息來源：www.reflow.com.cn 發(fā)布時間：2025.05.30

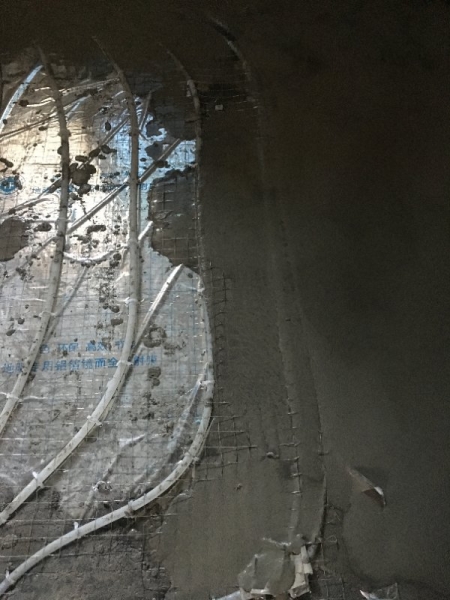

地暖回填是地暖系統(tǒng)施工中不可或缺的環(huán)節(jié)，其物理特性直接影響系統(tǒng)的熱傳導效率、結(jié)構穩(wěn)定性及長期使用性能。以下是其主要物理特性及作用：
### 1. **導熱性**
回填材料的導熱系數(shù)（通常為1.2-2.5 W/(m·K)）決定了熱量傳遞效率。高導熱性可減少熱阻，加快熱量向地表的擴散，提升采暖響應速度。例如，普通水泥砂漿導熱性較低，需通過添加石英砂或金屬骨料優(yōu)化。但過高的導熱性可能加劇熱量向樓板下方的散失，需結(jié)合保溫層設計平衡。
### 2. **抗壓強度**
回填層需承受地面荷載（如家具、人員活動），標準抗壓強度需≥15MPa?；炷僚浔龋ㄋ唷⑸笆壤┲苯佑绊憦姸?，通常采用C15-C20標號混凝土。強度不足會導致開裂或塌陷，影響地暖管安全及地面平整度。
### 3. **收縮性**
材料凝固過程中的體積收縮率需控制在0.05%以下。收縮過大會引發(fā)龜裂，破壞管道保護層，甚至導致地面飾材（瓷磚、木地板）空鼓。添加聚纖維（0.9-1.2kg/m3）可有效抑制裂縫生成，同時需控制水灰比（0.4-0.5）減少干縮。
### 4. **熱膨脹系數(shù)**
回填層與地暖管材（如PE-RT管）的熱膨脹系數(shù)需匹配，避免溫度變化（30-50℃）時產(chǎn)生應力差導致界面剝離?；炷恋臒崤蛎浵禂?shù)約10-14×10??/℃，與多數(shù)塑料管材接近，但需注意伸縮縫設置（每6m預留5mm縫隙）。
### 5. **密度與孔隙率**
密實度（≥1800kg/m3）影響結(jié)構穩(wěn)定性及隔音性能?？紫堵蔬^高會降低強度并增加蓄熱時間，采用機械振搗可減少氣孔。但需保留少量微孔（<5%）以適應熱脹冷縮，避免應力集中。
### 6. **含水率與干燥速率**
施工含水率需控制在8-12%，過高會延長干燥時間（通常需21-28天），導致后續(xù)裝飾層起鼓。添加早強劑可縮短凝結(jié)周期，但需避免影響終強度。回填后需定期灑水養(yǎng)護，防止表面過快失水開裂。
### 實際應用要點
施工時需分層澆筑（單層厚度≤50mm），采用豆石混凝土（粒徑5-12mm）增強流動性?；靥顚雍穸韧ǔ?0-50mm，過薄易開裂，過厚降低熱效率。終平整度需≤3mm/2m，為飾面層施工提供基礎。
這些物理特性的綜合控制，是確保地暖系統(tǒng)運行與建筑安全的關鍵。施工前需通過實驗室配比試驗，結(jié)合現(xiàn)場環(huán)境調(diào)整材料參數(shù)。
